Ферми залежно від форми можуть бути сегментними та безрозкісними (рис.1.16, а,б). Для будівель прогоном 18000 мм і більше застосовують залізобетонні попередньо напружені ферми з бетону класів В30-В50. Ферми кращі від балок за наявності різних санітарно-технічних і технологічних мереж, що зручно розташовуються у міжфермовому просторі, а також при значних навантаженнях від підвісного транспорту.


Установлюють ферми на залізобетонні колони або на підкроквяні ферми. Для кріплення ферм до колон (підкроквяних ферм), а також плит покриття, рам ліхтаря, зв’язків у фермах передбачено відповідно сталеві закладні деталі.


Підкроквяні ферми (балки) застосовують у покриттях одноповерхових багатопрогінних промислових будівель (рис.1.17) для обпирання ферм чи балок покриття в тих випадках, коли крок крайніх рядів колон складає 6000 мм, а крок колон середніх рядів – 12000 мм. Їх устано ... Инженеру »

Залізобетонні балки покриття застосовують при прогонах до 18000 мм. Вони можуть бути одно- і двоскатними. Балки виготовляють із бетону класів В-30-В40, армують їх високоміцною дротяною канатною та стрижневою арматурою. По верхній грані верхнього пояса балки через 1500 мм розташовані сталеві закладні деталі, до яких приварюють закладні опорні деталі збірних залізобетонних плит покриття.

Підкранові балки теж забезпечують додаткову просторову жорст-кість будівлі в поздовжньому напрямку.
До несучих конструкцій покриття належать балки, ферми, плити покриття тощо.

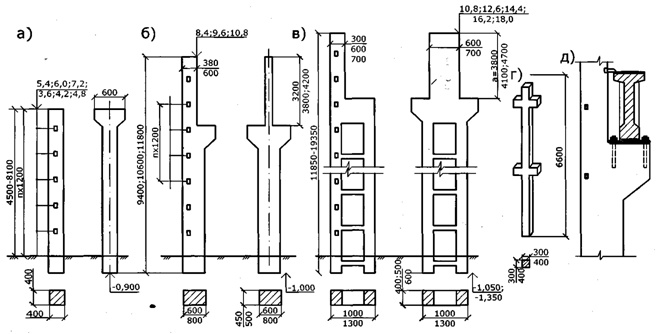

Колони промислових будівель призначені для сприйняття вертикальних і горизонтальних навантажень. Збірні залізобетонні колони (рис.1.14) виготовляють квадратного чи прямокутного перерізу з бетону класів В20-В30 та арматурної сталі А-III. Частіше переріз колон може бути квадратним, розміром 400×400 або 500×500 мм для колон крайнього ряду і прямокутного перерізу 400×500, 500×600, 500×800 мм для колон середнього ряду (рис.1.14, а,б). За наявності в будівлі мостових кранів використовують колони прямокутні (рис.1.14, б) та двостулкові (рис.1.14, в).
Для монтажу підкранових балок у колонах передбачають виступи – консолі односторонні для крайніх і двосторонні – для середніх колон (рис.1.14, б,г).

Металлические конструкции имеют достаточно длительную историю развития. Несущие строительные конструкции применялись уже в XVII в.; однако отдельные металлоконструкцииметаллические детали (связи, затяжки) использовались значительно раньше в каменных конструкциях. Первыми, достаточно достоверными по времени своего сооружения строительными металлическими конструкциями в нашей стране являются перекрытия над трапезной Троице-Сергиевского монастыря (г. Сергиев-Посад), датируемые 1686-1696 гг.

В XVIII столетии металлические конструкции применялись в России неоднократно как в гражданском строительстве (например, перекрытие крыльца Невьяновской башни на Урале, сооруженное в 1725 г.), так и в церковном (перекрытия куполов в церквах). Однако как в России, так и за рубежом применение металлических конструкций в строительстве было в XVIII столетии весьма ограниченно. Запросы строительства были еще примитивны, дорожная сеть не развита. Широкому распространению металлоконструкций препятствов ... Инженеру »

Металлические конструкции - это строительные конструкции, применяемые как несущие в каркасах зданий и других инженерных сооружений (главным образом стальные металлические конструкции) в большепролетных покрытиях, обшивках стеновых и кровельных панелей (алюминиевые металлические конструкции).

Существуют различные сферы применения производимых нами металлических конструкций.

В первую очередь это здания и сооружения с использованием металлических конструкций (балки, балочные конструкции, колонны, стойки, фермы покрытий промзданий, листовые конструкции и пр.).
